СЕРИЯ LN

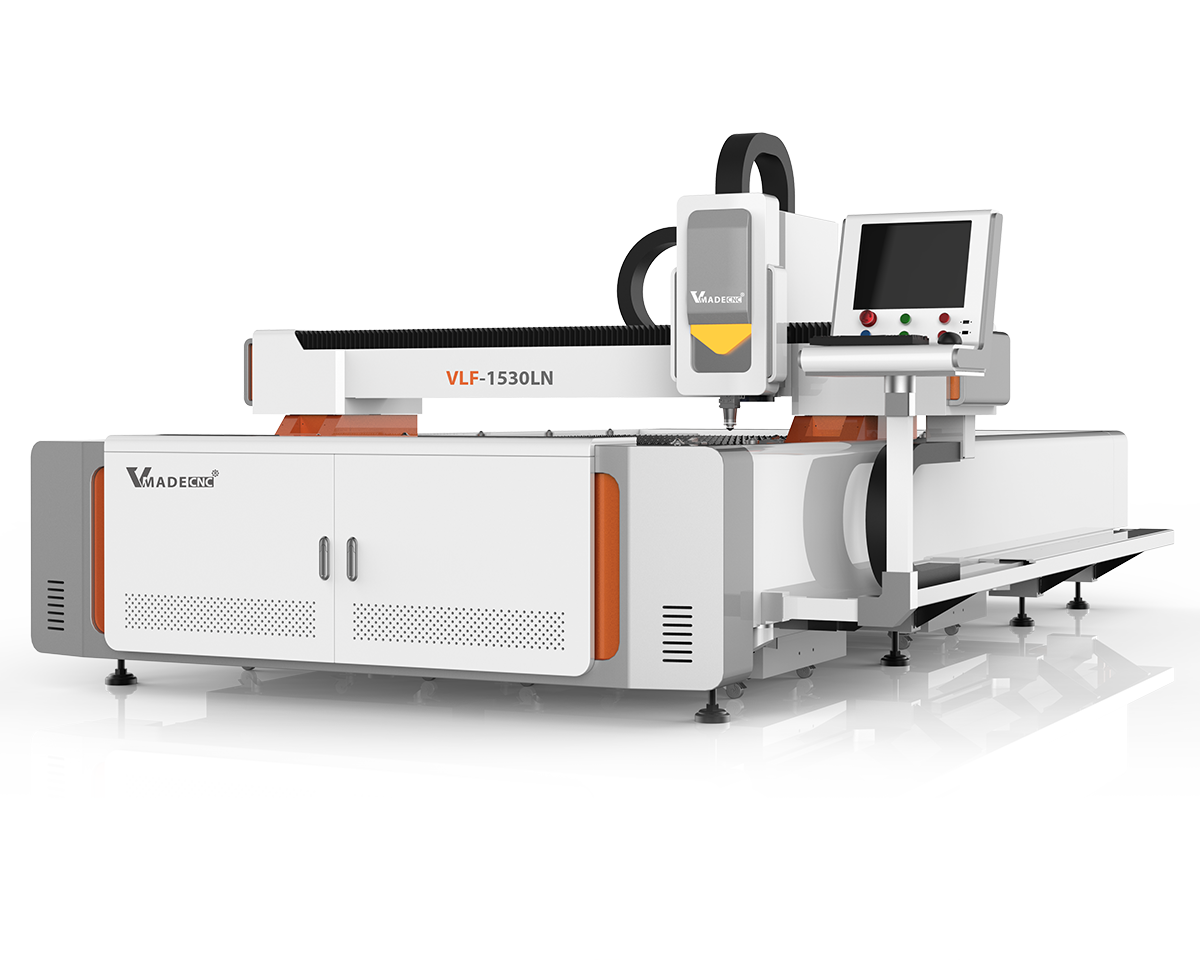

Двойной приводной зубчато-реечный станок для лазерной резки листового металла

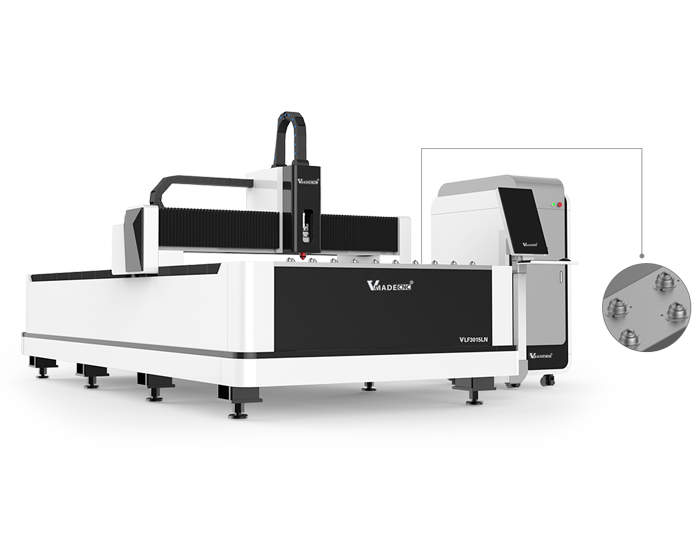

Высокоскоростной станок с ЧПУ для волоконной лазерной резки мягкой стали с рабочей зоной 1500*3000 мм, состоящий из станка, подвижных частей, частей управления электрооборудованием и других вспомогательных частей.

С помощью системы управления для управления тремя подвижными частями, он может управлять режущей головкой волоконного лазера, достигая стабильного, точного и высокоскоростного перемещения; оси X и Y станка для резки листового алюминия и нержавеющей стали оснащены импортными высококачественными и точными линейными направляющими HIWIN.

Основные характеристики станка

Оснащение
Станок оснащён японскими серводвигателями YASKAWA, рельсовыми направляющими Hiwin и французским моторедуктором, что обеспечивает точность позиционирования до 0,02 мм и стабильную работу при высоких нагрузках.

Усиленная сварная станина
Рабочая станина выполнена по технологии сотовой структуры из авиационного металла, сваренной из прямоугольных труб с внутренними ребрами жёсткости. Такая конструкция повышает прочность и жёсткость основания, предотвращает деформацию и увеличивает устойчивость направляющих.
Толщина стенок труб — 10 мм,
Вес — 4500 кг.
Срок службы — до 20 лет без деформации.

Портал из авиационного алюминия четвертого поколения

Рама выполнена по стандартам аэрокосмической промышленности методом формовки под давлением 4300 тонн и последующего старения. Прочность достигает уровня 6061-T6 — это один из самых прочных и легких конструкционных материалов с высокой устойчивостью к коррозии и окислению. Он обеспечивает низкую массу и высокую скорость работы станка.

Автоматическая фокусировка, без ручного управления

Без ручной настройки. Программное обеспечение самостоятельно регулирует фокусное расстояние, подстраиваясь под толщину материала.

Высокая скорость. Автоматическая фокусировка выполняется в 10 раз быстрее, чем ручная.

Широкий диапазон регулировки. От -10 мм до +10 мм с точностью 0,01 мм, что позволяет работать с листами толщиной до 20 мм.

Долговечность. Система охлаждения с радиатором и водяным контуром увеличивает срок службы линз и головки.

рабочая зона из нержавеющей стали

Рабочая зона выполнена из нержавеющей стали марки 304, что предотвращает повреждение поверхности машины искрами от высокотемпературной резки.

трансмиссия и точность

Станок для лазерной резки волокон Vmade оснащен японским двигателем Yaskawa, французским моторедуктором и тайваньской стойкой APEX. Точность позиционирования станка может составлять 0,02 мм, а ускорение резки — 1G. Срок службы — до 10 лет.

Основные характеристики

Модель станка	VLF3015LN
Мощность лазера	1000 Вт 2000 Вт 3000 Вт (опционально)
Размеры	4440* 2500* 1860мм
Рабочая зона	3000мм х 1500мм 4500мм*1500мм
Точность повторного позиционирования	±0,02 мм
Максимальная скорость	80м/мин
Макс. ускорение	1.0G
Указанное напряжение и частота	380В 50Гц/60Гц/60А
