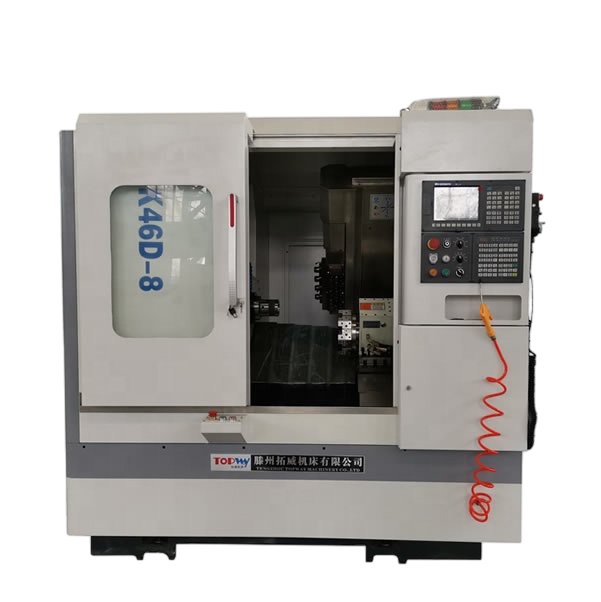

Токарно-фрезерный станок с ЧПУ с наклонной станиной CK46D-8
Технические характеристики
| Технические параметры, ед. изм. | CK46D-8 |
|---|---|
| Максимальные параметры обработки | |
| Максимальный диаметр обработки над станиной, мм | 450 |
| Максимальный диаметр обработки над суппортом, мм | 160 |
| Максимальная длина обработки, мм | 450 |
| Наклон станины, градусы | 30°, наклонный тип |
| Шпиндель | |
| Тип шпиндельного носа | A2-5 |
| Диапазон частот вращения шпинделя, об/мин | 50–4500 |
| Диаметр отверстия шпинделя, мм | 56 |
| Мощность главного двигателя (C-ось), кВт | 7.5 |
| Приводной инструмент | |
| Конфигурация приводного инструмента | Боковые 4 (ER20) + торцевые 4 (ER20) |
| Мощность привода инструмента, кВт | 2.3 |
| Макс. скорость вращения инструмента, об/мин | 3000 |
| Перемещения по осям | |
| Перемещение по оси X, мм | 500 |
| Перемещение по оси Z, мм | 450 |
| Перемещение по оси Y, мм | 240 |
| Тип револьверной головки | Гидравлическая, на 8 позиций |
| Скорость перемещения | |
| Быстрая подача по оси X, мм/мин | 24000 |
| Быстрая подача по оси Z, мм/мин | 24000 |
| Быстрая подача по оси Y, мм/мин | 15000 |
| Точность | |
| Точность позиционирования X/Y/Z, мм | 0.006 |
| Повторяемость позиционирования X/Y/Z, мм | 0.003 |
| Точность позиционирования C-оси, сек. дуги | 0.02" (70 угл. секунд) |
| Повторяемость позиционирования C-оси, сек. дуги | 0.006" (20 угл. секунд) |
| Размеры и масса | |
| Масса станка, т | 3 |
| Габаритные размеры (Д×Ш×В), мм | 2500×1800×1800 |
